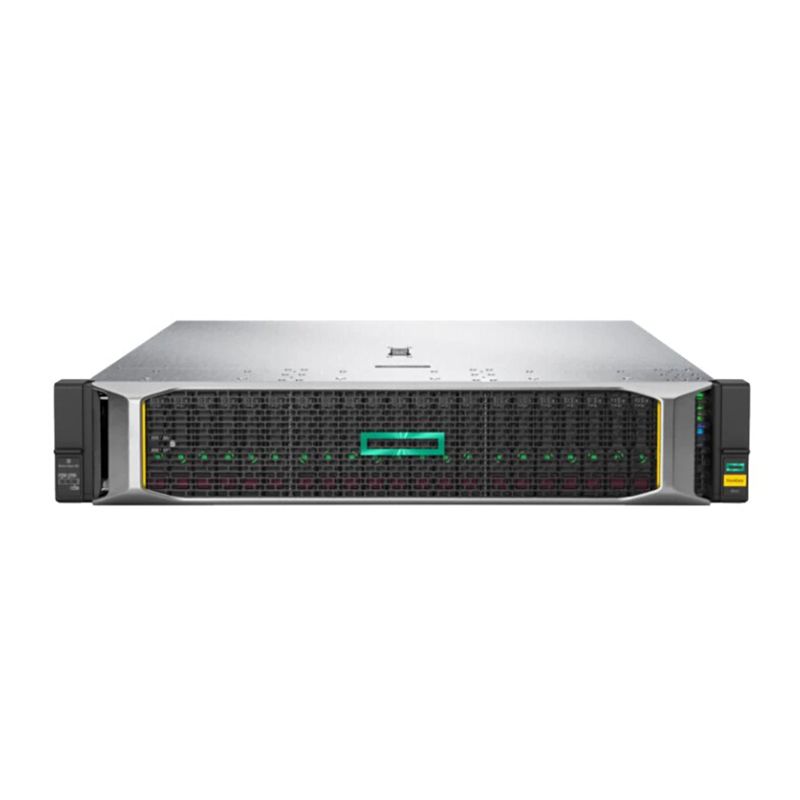

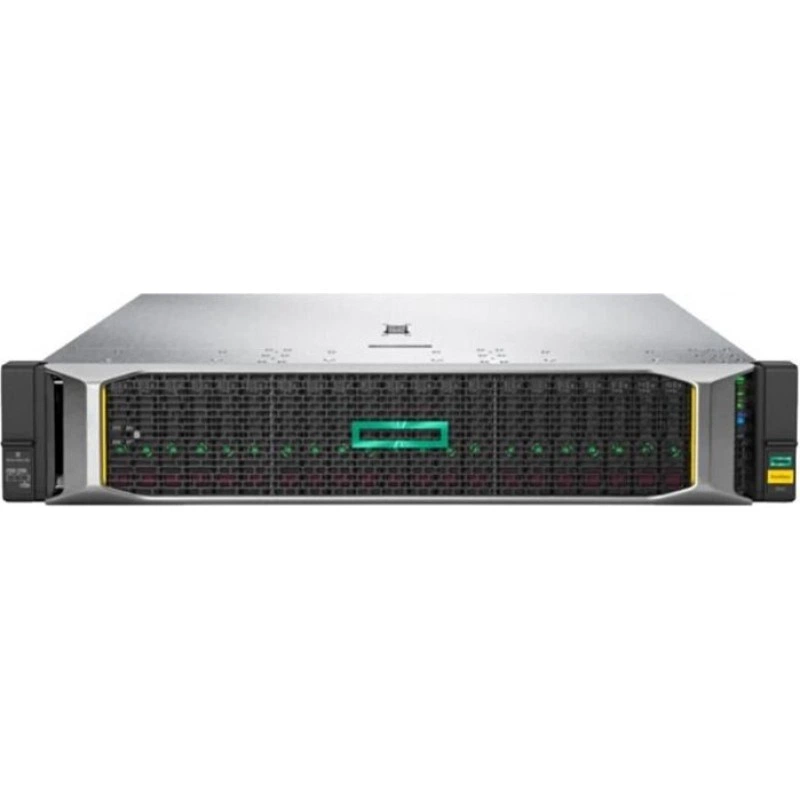

Q2P79A - хранилища HPE NAS StoreEasy (ХПЕ)

Модель

Хранилища HPE StoreEasy 1860

процессор

1 x Intel® Xeon-Silver 4112 (2.6 ГГц / 4 ядра / 85 Вт) или Intel® Xeon-Bronze 3104 (1.7 ГГц / 6 ядер / 85 Вт); 2-й процессор опционально

ПРИМЕЧАНИЕ. Процессор Xeon-Silver 4112 доступен только в модели HPE StoreEasy 1860 Performance Storage (SKU # /q2p76a/" title="Q2P76A").

Память

16 ГБ (1 двухранговая память HPE 16 ГБ x8 DDR4-2666 CAS-19-19-19, зарегистрированная интеллектуальная память)

Контроллер хранения

HPE Smart Array P816i-a SR Gen10 (16 внутренних линий / кэш 4 ГБ / SmartCache) Модульный контроллер SAS 12 Гбит / с для дисков с данными

HPE Smart Array S100i SR Gen10 SW RAID только для дисков ОС

Поддержка внутренних дисков

24 отсека для дисков SFF (2.5 дюйма) с возможностью горячей замены спереди, дополнительный отсек для дисков 4SFF с возможностью горячей замены в задней части корпуса

Сетевой порт (ы)

4 порта 1GbE; дополнительный адаптер FlexLOM или сетевые карты PCIe

Слоты расширения

3x PCIe; дополнительная переходная плата с 3 слотами

Размеры

8.73 х 44.54 х 67.94 см

3.44 х 17.54 х 26.75 дюймов

Шаг 1. Выберите модель HPE StoreEasy 1860

BTO модели

Предварительно настроенные модели HPE StoreEasy 1860 для сборки на заказ (BTO) поставляются с установленными на заводе дисками с данными и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных дисках (SSD) SFF на M .2 в задний слот PCIe.

Хранилище HPE StoreEasy 1860 SAS 9.6 ТБ

/q2p78a/" title="Q2P78A"

ПРИМЕЧАНИЕ. (8 жестких дисков SAS 1.2G Enterprise 12K SFF 10 ТБ с цифровой подписью, предварительно установленные в передние слоты, 16 открытых слотов SFF).

Хранилище HPE StoreEasy 1860 SAS 14.4 ТБ

/q2p79a/" title="Q2P79A"

ПРИМЕЧАНИЕ. (8 жестких дисков SAS 1.8G Enterprise 12K SFF 10e 512 ТБ с цифровой подписью, предварительно установленные в передние слоты, 16 открытых слотов SFF).

ПРИМЕЧАНИЕ. Названия моделей основаны на необработанной емкости хранилища, а не на доступной для пользователя памяти.

ПРИМЕЧАНИЕ. При добавлении дисков в любой из 16 открытых слотов SFF для моделей выше Hewlett Packard Enterprise рекомендует использовать все внутренние диски с данными одного типа и емкости.

ПРИМЕЧАНИЕ. Все варианты шагов 2–9 моделей «Конфигурирование на заказ» доступны для предварительно сконфигурированных моделей BTO. Заказанные опции поставляются отдельно и не интегрируются на заводе.

CTO модели

Модели HPE StoreEasy 1860 с возможностью настройки на заказ (CTO) поставляются с установленными на заводе дисками с данными и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных дисках (SSD) SFF на твердотельных дисках M. 2 в задний слот PCIe. Модели HPE StoreEasy 1860 CTO могут поставляться только с дисками ОС и без установленных на заводе дисков с данными. Если требуются диски с данными, выберите диски / комплекты дисков ниже для заводской интеграции.

Производительная система хранения HPE StoreEasy 1860

/q2p76a/" title="Q2P76A"

Система хранения HPE StoreEasy 1860

/q2p77a/" title="Q2P77A"

ПРИМЕЧАНИЕ. Hewlett Packard Enterprise рекомендует, чтобы внутренние диски с данными для моделей CTO были одного типа и емкости.

Шаг 2. Выберите необходимые внутренние накопители.

Опции для приводов

Требуется минимальное количество внутренних дисков

Максимальное допустимое количество внутренних дисков

28 (с дополнительным отсеком для привода заднего шасси)

Комплекты дисков HPE StoreEasy 1860 LFF

Комплект жестких дисков HPE 4.8 ТБ SAS SFF Smart Carrier, 4 упаковки

/q2p84a/" title="Q2P84A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1.2 ТБ SAS 12G Enterprise 10K SFF (2.5 дюйма) SC 3yr Wty с цифровой подписью (SKU #/872479-b21/" title="872479-B21").

Комплект жестких дисков HPE 7.2 ТБ SAS SFF Smart Carrier, 4 упаковки

/q2p85a/" title="Q2P85A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 1.8 ТБ, 12 ГБ, SAS, 7.2 тыс. Об / мин, большого форм-фактора (3.5 дюйма) SC 512e Helium, 1 год, Wty, с цифровой подписью, с микропрограммным обеспечением (SKU # /872481-b21/" title="872481-B21").

Параметры твердотельного накопителя HPE (для внутренних накопителей применимы следующие параметры)

Комплект SmartCache

Комплект умного кэша HPE Smart Carrier SFF 1.6 ТБ

/q2p87a/" title="Q2P87A"

ПРИМЕЧАНИЕ. В комплект Smart Cache входят 2 твердотельных накопителя HPE 800GB SAS 12G Mixed Use SFF (2.5 дюйма) SC 3yr Wty с цифровой подписью с микропрограммой (SKU # 872376-B21) для использования с функцией SmartCache, входящей в состав HPE Smart Array P816i-a SR. Контроллер хранилища Gen10, который обеспечивает уровень данных Flash Acceleration для HPE StoreEasy 1860.

SSD-накопители

Твердотельный накопитель HPE 800 ГБ SAS для интенсивной записи малого форм-фактора (2.5 дюйма) SC, 3 года, Wty, с цифровой подписью

P04543-B21

Твердотельный накопитель HPE 800 ГБ SAS, SFF (2.5 дюйма), SC, 3 года, Wty, с цифровой подписью, с микропрограммным обеспечением

P09090-B21

Твердотельный накопитель HPE 960GB SAS для интенсивного чтения, SFF (2.5 дюйма), SC, 3 года, Wty, с цифровой подписью, с микропрограммным обеспечением

P06584-B21

Твердотельный накопитель HPE SFF (1.6 дюйма) для смешанного использования HPE 2.5 ТБ SFF (3 дюйма) SC, XNUMX года, Wty, с цифровой подписью, с микропрограммным обеспечением

P09092-B21

Твердотельный накопитель HPE 1.92 ТБ SAS, интенсивное чтение, SFF (2.5 дюйма), SC, 3 года, Wty, с цифровой подписью, с микропрограммным обеспечением

P06586-B21

Твердотельный накопитель HPE SFF (3.2 дюйма) для смешанного использования HPE 2.5 ТБ SFF (3 дюйма) SC, XNUMX года, Wty, с цифровой подписью, с микропрограммным обеспечением

P09094-B21

Твердотельный накопитель HPE 3.84 ТБ SAS, интенсивное чтение, SFF (2.5 дюйма), SC, 3 года, Wty, с цифровой подписью, с микропрограммным обеспечением

P06588-B21

Твердотельный накопитель HPE 6.4 ТБ, SAS, SFF (2.5 дюйма), SC, 3 года, Wty, с цифровой подписью, с микропрограммным обеспечением

P09096-B21

ПРИМЕЧАНИЕ. Рекомендуемое количество твердотельных накопителей для HPE StoreEasy 1860 - 8. HPE рекомендует использовать твердотельные накопители SAS, поскольку HPE StoreEasy 1860 включает расширитель SAS.

Жесткие диски

Жесткий диск HPE 1.2 ТБ SAS 12 ГБ SFF (2.5 дюйма) SC 3 года Wty 512e с цифровой подписью

/872479-b21/" title="872479-B21"

Жесткий диск HPE 1.8 ТБ SAS 12 ГБ SFF (2.5 дюйма) SC 3 года Wty 512e с цифровой подписью

/872481-b21/" title="872481-B21"

Жесткий диск HPE 2.4 ТБ SAS 12 ГБ SFF (2.5 дюйма) SC 3 года Wty 512e с цифровой подписью

/881457-b21/" title="881457-B21"

ПРИМЕЧАНИЕ. Другие жесткие диски SFF SC совместимы с HPE StoreEasy 1860. Это не исчерпывающий список.

Шаг 3. Выберите дополнительный отсек для дисков 4LFF среднего шасси

Задний отсек для дисководов HPE StoreEasy 1860 4SFF

Q2P94A

ПРИМЕЧАНИЕ. Увеличивает количество слотов для дисков малого форм-фактора (2.5 дюйма) с 24 до 28.

ПРИМЕЧАНИЕ. Если выбран задний отсек для жестких дисков HPE StoreEasy 1860, дополнительный переходной комплект (SKU # /870548-b21/" title="870548-B21") нельзя выбрать, а максимальное количество слотов PCIe равно 2.

Шаг 4. Выберите дополнительный внешний контроллер хранилища для подключения к внешним корпусам хранилища.

Контроллеры HPE Smart Array SAS

Подключаемый контроллер HPE Smart Array E208e-p SR Gen10 (8 внешних линий / без кеша) 12G SAS PCIe

/804398-b21/" title="804398-B21"

Подключаемый контроллер HPE Smart Array P408e-p SR Gen10 (8 внешних линий / 4 ГБ кэш-памяти) 12G SAS PCIe

/804405-b21/" title="804405-B21"

Безопасное шифрование HPE Smart Array SR (шифрование данных в состоянии покоя / для каждого сервера) E-LTU

Q2F26AAE

Дисковые корпуса D3X10 или D6020

Модели HPE StoreEasy 1860 поддерживают семейства продуктов D3X10 или D6020 Disk Enclosure. Для добавления внешних дисковых полок к HPE StoreEasy 1860 необходимо добавить контроллер Smart Array с внешними портами.

Шаг 5. Выберите дополнительный второй сетевой адаптер.

Сетевые адаптеры PCIe

Адаптер HPE StoreEasy 1GbE с 2 портами 332T

Q2P90A

Адаптер HPE StoreEasy 10GbE с 2 портами 530T

Q2P91A

Адаптер HPE StoreEasy 10GbE с 2 портами 530SFP +

Q2P92A

Сетевые адаптеры FlexLOM

1-портовый адаптер HPE Ethernet 4FLR, 366 Гбит / с

/665240-b21/" title="665240-B21"

Адаптер HPE Ethernet 10 Гбит / с, 2 порта 562FLR-SFP +

/727054-b21/" title="727054-B21"

10-портовый адаптер HPE Ethernet 2FLR-T 535 Гбит / с

817721-B21

ПРИМЕЧАНИЕ. Адаптеры FlexibleLOM обеспечивают гибкость в удовлетворении сетевых потребностей сейчас и адаптируются к любым будущим требованиям без использования стандартного слота PCIe. Эти варианты можно модернизировать на месте, они легко интегрируются с архитектурой и форм-фактором системы HPE StoreEasy. К HPE StoreEasy 1860 можно добавить только один FlexibleLOM.

Шаг 6: Выберите дополнительный комплект стояка

Комплект переходной платы HPE DL Gen10 x8 / x16 / x8

/870548-b21/" title="870548-B21"

ПРИМЕЧАНИЕ. Для Riser Kit также требуется установка HPE StoreEasy 1860 Xeon-Silver 4112 или Xeon-Bronze 3104 Performance Kit. Riser Kit увеличивает количество доступных слотов PCIe до 4.

ПРИМЕЧАНИЕ. Если выбран Riser Kit, нельзя выбрать дополнительный отсек для заднего жесткого диска HPE StoreEasy 1860 (SKU # Q2P94A).

Шаг 7. Выберите дополнительный комплект для повышения производительности.

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 4112

Q2P88A

ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать только с моделью HPE StoreEasy 1860 Performance (SKU # /q2p76a/" title="Q2P76A"). В комплект входит один процессор Xeon-Silver 4122 и один 16 ГБ Dual Rank x8 DDR4-2666 CAS-19-19-19 RDIMM.

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 3104

Q2P89A

ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать со всеми моделями HPE StoreEasy 1860, кроме модели HPE StoreEasy 1860 Performance. В комплект входит один процессор Xeon-Bronze 3104 и один 16 ГБ Dual Rank x8 DDR4-2666 CAS-19-19-19 RDIMM.

Шаг 8. Выберите дополнительный комплект памяти.

Комплект зарегистрированной интеллектуальной памяти HPE 16 ГБ (1x16 ГБ) x8 DDR4-2666 CAS-19-19-19

/835955-b21/" title="835955-B21"

ПРИМЕЧАНИЕ. На процессор приходится 12 разъемов DIMM, что в сумме дает максимум 24 разъема для модулей DIMM. Все модели HPE StoreEasy 1860 поставляются с одним процессором и одним стандартным модулем DIMM объемом 16 ГБ.

Шаг 9. Выберите дополнительный вариант восстановления системы.

Комплект носителей с программным обеспечением для восстановления HPE StoreEasy XX60

/q2p95a/" title="Q2P95A"
