Как подобрать память для сервера HPE и правильно установить DIMM
Память для сервера HPE подбирают по точной модели и поколению платформы, установленным процессорам, типу DIMM и правилам заполнения каналов. Совпадение объёма и частоты на ценнике недостаточно. Правильный комплект должен определяться сервером, работать в поддерживаемом режиме и обеспечивать нужную пропускную способность без перекоса между процессорами.
Какие сведения нужны для подбора памяти
Запишите полное название сервера, поколение и серийный номер. Добавьте обозначения установленных CPU, количество процессоров и состав DIMM. На фотографии этикетки должны читаться партномер, ёмкость, тип и маркировка организации. Информация о том, что «стоит 64 ГБ DDR4», скрывает несколько возможных конфигураций: один большой модуль, четыре средних или набор разнородных DIMM.
Снимите инвентаризацию через средства управления сервером или ОС. Сравните её с физическими слотами и этикетками: незадействованный модуль, ошибка обучения памяти или отключённый канал могут не попасть в ожидаемую сумму. Если планируется второй CPU, учитывайте память его собственных каналов и нужные комплекты расширения.
Минимальная анкета для заказа:
- Модель и поколение HPE ProLiant, серийный номер.
- Точные CPU и число установленных процессоров.
- Все партномера DIMM, количество и положение каждого модуля.
- Текущий и требуемый объём памяти.
- Профиль приложения: важнее объём, пропускная способность или оба параметра.
- Планы установки второго CPU и роста на ближайшие годы.
Партномер HPE и маркировка производителя чипов выполняют разные роли. Один помогает определить опцию и совместимость платформы, другой — устройство конкретного модуля. При замене нужно проверить комплект целиком, а не выбрать любой DIMM с похожим буквенным кодом.
DDR4 или DDR5: почему поколение нельзя заменить переходником
DDR4 и DDR5 — разные поколения памяти с различной электрической организацией и конструкцией. Их нельзя рассматривать как взаимозаменяемые DIMM, даже если объём одинаковый. Выбор поколения определяется сервером, процессором и системной платой. Покупка DDR5 не обновляет сервер с DDR4 до нового поколения.
Например, стандартная платформа HPE ProLiant DL380 Gen11 использует DDR5 RDIMM. Модули из DDR4-парка не становятся совместимыми с ней после обновления BIOS. При миграции между поколениями стоимость нового комплекта RAM нужно включить в бюджет сразу, а не рассчитывать на перенос памяти старого узла.
При этом название поколения памяти ещё не описывает тип модуля. В продаже есть DIMM для разных назначений и систем. DDR4 UDIMM для одной платформы и DDR4 RDIMM для другой — не одинаковые изделия. Каталог модулей памяти помогает найти варианты, а совместимость проверяют для вашего сервера.
RDIMM, LRDIMM, UDIMM и ECC: что означают обозначения
RDIMM использует регистр для части управляющих сигналов; LRDIMM дополнительно уменьшает нагрузку на линии данных через буферизацию. UDIMM — небуферизированный тип. Поддержка определяется контроллером памяти и платформой. Наличие ECC не делает эти классы взаимозаменяемыми.
ECC относится к обнаружению и исправлению определённых ошибок памяти. Тип модуля, ECC, ранг и организация чипов — разные характеристики. On-die ECC внутри чипов DDR5 также нельзя приравнивать к полной защите канала памяти серверной системы. Для закупки нужна совместимая серверная опция, а не только слово ECC в описании.
| Обозначение | Что описывает | Что проверить |
|---|---|---|
| DDR4 / DDR5 | Поколение интерфейса памяти | Поддержку сервером и CPU |
| RDIMM | Регистровый тип DIMM | Допустимые ёмкости и правила комплекта |
| LRDIMM | Модуль со сниженной нагрузкой | Поддержку точной платформой и отсутствие запрещённого смешения |
| UDIMM | Небуферизированный DIMM | Подходит ли он выбранному классу сервера |
| ECC | Механизм защиты от определённых ошибок | Тип защиты системы, а не только маркетинговое обозначение |
| 1R / 2R / 4R | Число рангов | Разрешённые сочетания и ограничения размещения |
| x4 / x8 | Организацию чипов | Правила смешения и поддерживаемый режим |
Для ProLiant Gen10 с Intel Xeon Scalable RDIMM и LRDIMM не смешивают в одном сервере. У отдельных платформ существуют дополнительные ограничения по рангу, 3DS и организации x4/x8. Универсальный совет «любую ECC можно добавить к любой ECC» для серверного апгрейда непригоден.

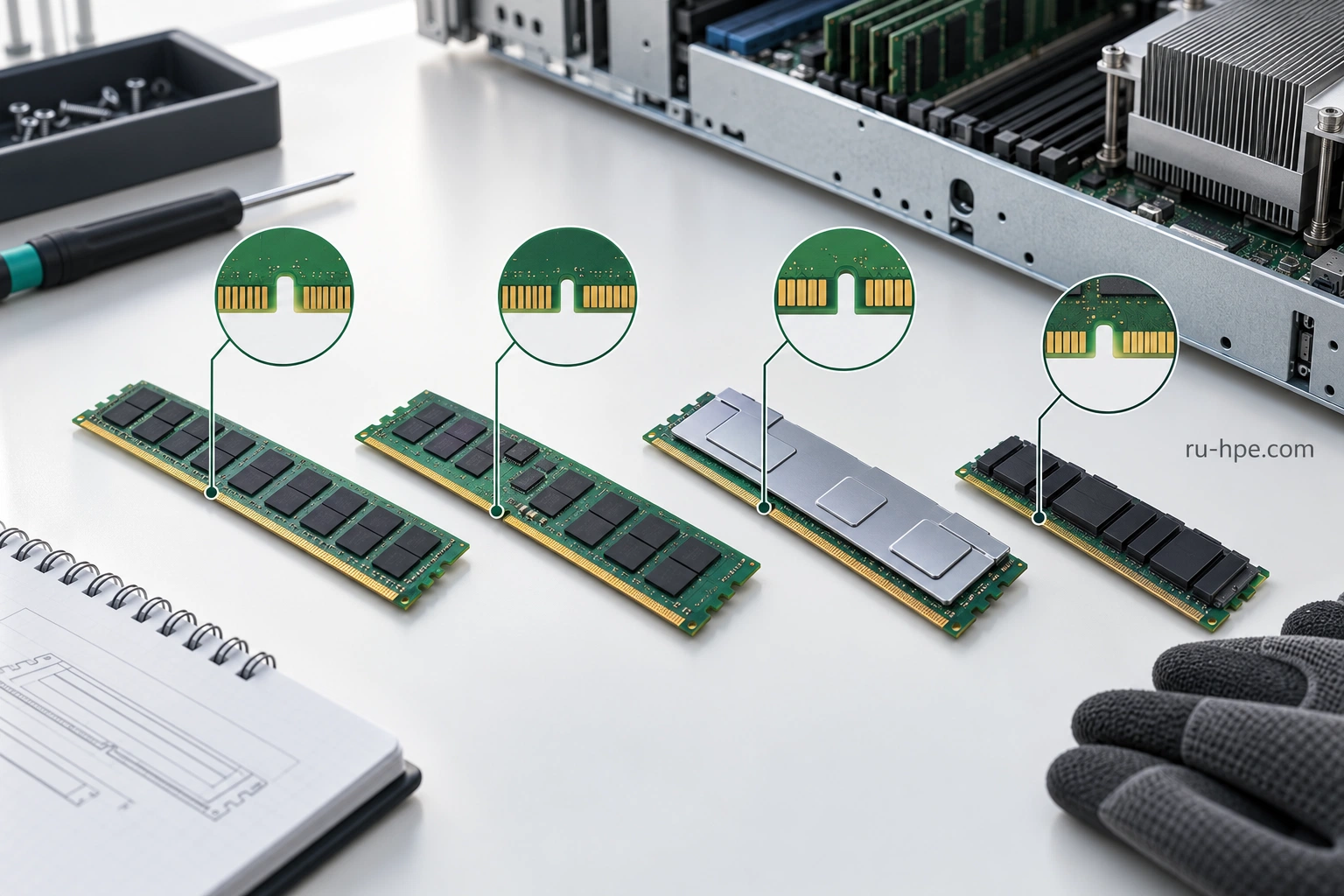

Что можно прочитать на этикетке DIMM
Ёмкость показывает объём одного модуля, а не всего комплекта. Обозначение 2Rx4 означает два ранга и организацию чипов x4; это не два слота и не четыре гигабайта. Ранг — набор чипов, участвующих в обращении к данным, и он влияет на допустимое размещение и работу контроллера.
Маркировки PC4 и PC5 помогают отличить DDR4 и DDR5. Скоростной класс лучше сопоставлять в MT/s — миллионах передач в секунду. Для памяти DDR выражение «3200 МГц» часто используется в торговых названиях, хотя технический смысл DDR4-3200 — 3200 MT/s. При сравнении предложений просите одну и ту же единицу, чтобы не получить ложную разницу в два раза.
Если этикетка не читается, не делайте вывод по цвету платы или числу видимых чипов. Сохраните идентификацию из iLO, снимки обеих сторон и маркировки. Для неизвестного модуля сначала восстанавливают точную идентичность, затем решают, можно ли его оставить в новом комплекте.
Объём и число каналов: почему один большой DIMM не всегда выгоден
Каналы обеспечивают параллельный доступ к памяти. Комплект, который заполняет больше доступных каналов, может дать приложению большую пропускную способность, чем один модуль того же суммарного объёма. Но физическое размещение должно соответствовать очередности слотов и разрешённому числу DIMM на канал.
Для учебной восьмиканальной платформы сравним два варианта 128 ГиБ: 1 × 128 ГиБ и 8 × 16 ГиБ. Первый сохраняет много свободных слотов, но не заполняет все каналы. Второй распределяет объём по восьми каналам, если такое размещение поддерживается. Эти варианты нельзя оценить только по итоговой ёмкости.
Теоретическая пропускная способность одного 64-битного канала вычисляется как скорость передачи × 8 байт. Для 3200 MT/s это 25,6 ГБ/с; для 4800 MT/s — 38,4 ГБ/с. Значения показывают математический потолок передачи данных, а не измеренную скорость конкретного приложения. Реальный результат зависит от CPU, доступа к данным, числа каналов и режима памяти.
При восьми работающих каналах теоретический потолок DDR5-4800 по этой формуле составляет 307,2 ГБ/с на контроллер при заданных предпосылках. Это не основание обещать приложению восьмикратное ускорение: задача может ограничиваться CPU, дисками, блокировками или другой подсистемой.

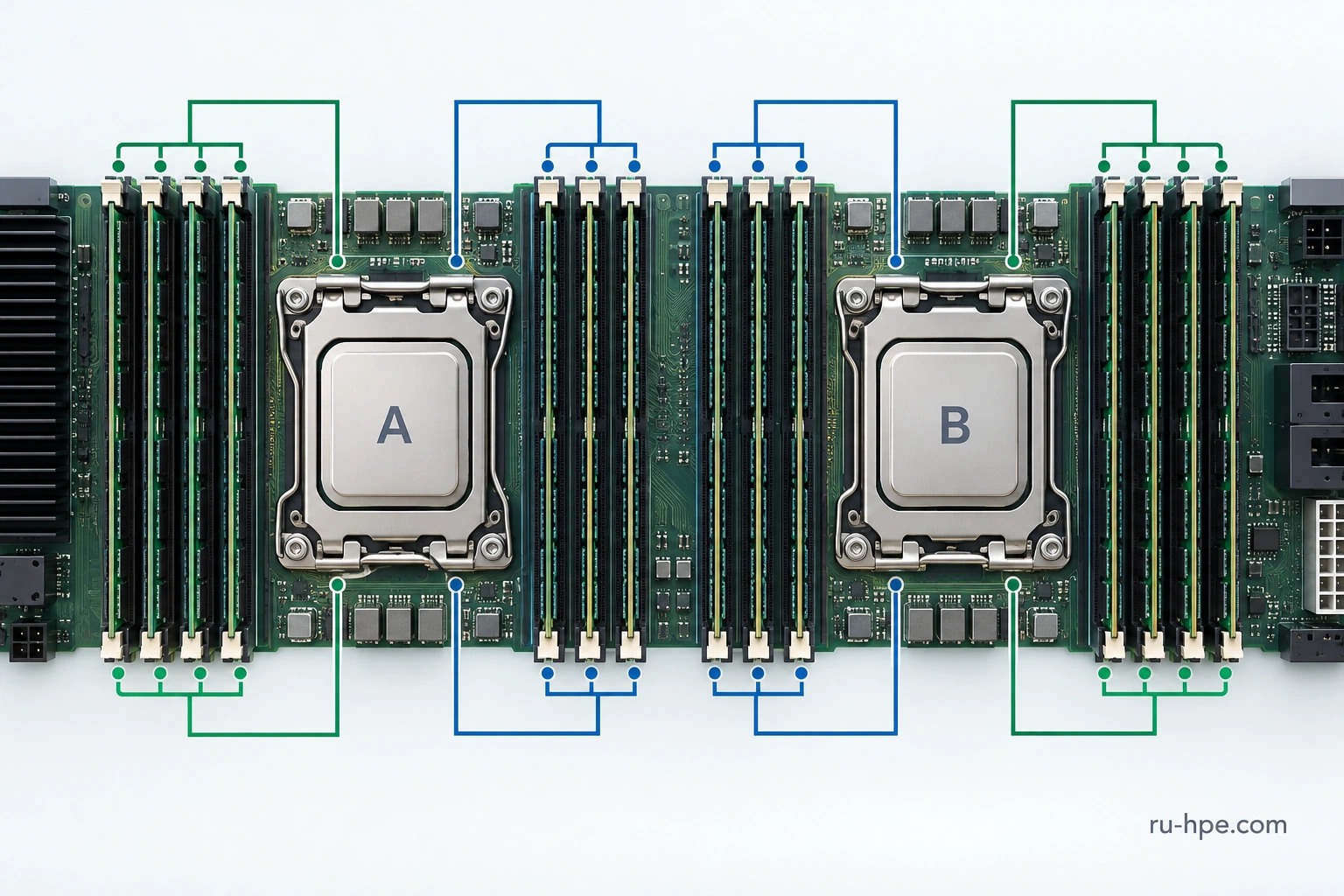

Как распределить память в одно- и двухпроцессорном сервере
У каждого CPU есть связанные с ним каналы памяти. DIMM в слотах неустановленного процессора обычно нельзя считать доступной памятью действующего CPU. При добавлении второго процессора планируйте комплект для его каналов и проверьте весь набор опций установки.
Для двухсокетной системы важен баланс объёма и возможностей доступа. Если вся память сосредоточена у одного CPU, часть запросов другого процессора будет обращаться к удалённой памяти через межпроцессорную связь. Поведение зависит от NUMA и приложения. Для большого сервера баз данных или ВМ этот фактор особенно полезно проверять в испытаниях.
Число слотов и поддерживаемые комбинации различаются даже у похожих моделей. Например, DL380 и DL380a — разные платформы: нельзя брать схему заполнения памяти одной и применять к другой по сходству названия. Порядок слотов, допустимое число DIMM и рабочую скорость сверяют для конкретной модели и CPU.
Почему память работает медленнее цифры на ценнике
Рабочая скорость ограничивается процессором, DIMM, числом модулей на канал и режимом комплекта. Установка модуля более высокого скоростного класса не заставит контроллер работать выше своего поддерживаемого режима. При добавлении второго DIMM на канал возможны другие ограничения.
Смешение разных скоростей может привести к общему режиму, который поддерживает весь допустимый комплект. Поэтому задача «добавить четыре быстрые планки к четырём медленным» требует оценки не только объёма. Иногда выгоднее сохранить существующие модули; иногда — заменить комплект целиком ради нужной схемы каналов.
Режимы защиты и резервирования памяти тоже способны менять доступный объём и поведение. Если сервер показывает меньше RAM, чем сумма этикеток, проверьте ошибки, отключённые модули и выбранный режим. Не покупайте дополнительные DIMM до выяснения причины расхождения.
| Наблюдение | Возможная причина | Что проверять первым |
|---|---|---|
| Скорость ниже скоростного класса DIMM | Ограничение CPU или заполнения канала | CPU, рабочую частоту и схему DIMM |
| Объём ниже суммы модулей | Ошибка, отключённый канал или режим резервирования | Журнал событий и состояние каждого слота |
| Сервер не запускается после добавления | Несовместимый тип или запрещённая комбинация | Партномера и допустимый порядок установки |
| Прирост RAM не ускорил задачу | Ограничение находится в другой подсистеме | CPU, диски и профиль приложения |
Как выбрать между добавлением и заменой комплекта
Сравните два предложения на одинаковый целевой объём. В варианте добавления учитываются существующие DIMM, будущая скорость и остаток свободных слотов. В варианте замены — новый комплект, повторное использование снятых модулей в других подходящих серверах и стоимость работ.
Пример: требуется перейти с 128 на 256 ГиБ. Добавление ещё 128 ГиБ выглядит дешевле, но может заполнить вторые слоты каналов и изменить рабочий режим. Замена меньшего числа DIMM на более ёмкие может сохранить свободные позиции для роста. Решение принимают после проверки схемы и теста приложения, а не по цене одного гигабайта.
При планировании на несколько лет оставляйте разумный путь расширения. Комплект, который занимает все допустимые слоты, закрывает дальнейший рост без частичной замены. Вместе с тем пустые каналы ради будущего расширения могут ограничить текущую пропускную способность. Эти две цели нужно явно сравнить в расчёте.
Порядок установки и проверки после апгрейда
Запланируйте технологическое окно, сохраните текущую инвентаризацию и конфигурацию. Перед работой сервер корректно выключают и обесточивают по безопасной процедуре обслуживания. Используют антистатические меры и не касаются контактов DIMM. Установка «на горячую» для обычных DIMM неприемлема.
После замены проверьте, что сервер видит все модули, определяет ожидаемый тип, ёмкость и рабочую скорость. Первое обучение памяти может занимать больше времени обычной загрузки. Не прерывайте его произвольно. Затем выполните диагностику и просмотр журналов аппаратных событий.
Нагрузочный тест должен включать реальное приложение. Для базы данных важны память, кэш и время запросов; для виртуализации — плотность размещения и состояние ВМ; для аналитики — конкретное вычисление. Сохраните результат до и после обновления. Успешный POST подтверждает запуск, но не заменяет проверку устойчивости комплекта.
Как составить карту DIMM, пригодную для подбора и обслуживания
Удобная инвентаризация — одна строка на каждый физический модуль. Запишите модель сервера, номер CPU, обозначение слота, партномер, серийный номер DIMM, ёмкость, тип, ранг, скоростной класс и фактическую скорость. Сведения из iLO или системного инвентаризатора сопоставьте с этикетками. Если инвентаризация показывает неполный код, фотография помогает не принять похожую маркировку за точную идентификацию.
Сохраняйте отдельно физический номер слота и порядок его заполнения. Это не обязательно одна последовательность. Цвет защёлок и размещение на плате помогают ориентироваться, но схема конкретной модели остаётся главным основанием установки. Подпись «слот 1» без указания CPU опасна в двухсокетной системе: у второго процессора может быть собственная нумерация. В закупочную ведомость включите схему «было — станет», чтобы исполнитель не угадывал расположение.
1DPC и 2DPC: что меняется при добавлении модулей
DPC означает число DIMM на канал. Если у условного процессора восемь каналов и по два слота на каждый, восемь правильно размещённых модулей могут образовать 1DPC, а шестнадцать — 2DPC. Это не универсальная схема любого ProLiant: количество каналов и порядок слотов нужно установить для выбранной платформы. Второй слот канала увеличивает возможный объём, но может изменить допустимую скорость и сочетания модулей.
Рассмотрим учебное расширение с 256 до 512 ГиБ. Вариант A — сохранить восемь DIMM по 32 ГиБ и добавить ещё восемь таких же разрешённых модулей. Вариант B — установить восемь совместимых DIMM по 64 ГиБ. Оба дают 512 ГиБ, но первый занимает больше слотов, а второй оставляет путь дальнейшего роста. Сравнивать нужно конечную рабочую скорость, стоимость всего комплекта и пригодность снятых модулей для других серверов.
При двух процессорах целевой объём распределяют с учётом правил платформы и задачи. Для симметричного учебного варианта 512 ГиБ по 256 ГиБ на CPU можно получить восемью модулями по 32 ГиБ у каждого процессора. Это показывает арифметику размещения, а не подтверждает поддержку конкретного партномера. Одинаковая суммарная ёмкость у сокетов не отменяет проверку заполненных каналов, рангов и скорости.
| Параметр сравнения комплектов | Добавление DIMM | Замена на более ёмкие DIMM |
|---|---|---|
| Суммарный объём | Может совпадать | Может совпадать |
| Число занятых слотов | Обычно растёт | Может оставаться прежним |
| Рабочая скорость | Проверяется для нового DPC | Проверяется для новых модулей и CPU |
| Следующий апгрейд | Иногда требует частичной замены | Может сохранить свободные позиции |
| Стоимость | Новые модули и работы | Полный новый комплект с учётом судьбы старого |
Почему DDR5, ECC и x4 не дают универсальную гарантию защиты
Механизмы защиты находятся на разных уровнях. On-die ECC корректирует определённые ошибки внутри микросхемы DDR5. Серверный ECC работает с защитой данных на уровне подсистемы памяти. Более сложные режимы устойчивости зависят от контроллера, организации модулей и возможностей платформы. Поэтому рекламная фраза «в DDR5 уже есть ECC» не позволяет заменить поддерживаемый серверный модуль настольным.
Варианты x4 и x8 описывают ширину отдельной микросхемы, а не пропускную способность всего DIMM. Они могут влиять на доступные режимы защиты. Названия Advanced ECC, memory mirroring или резервирование рангов нельзя переносить между моделями без проверки. Если выбран зеркальный режим памяти, физическая сумма DIMM и доступный ОС объём могут существенно различаться. Эту потерю полезной ёмкости включают в проект заранее.
Ранг не является синонимом стороны платы. Модуль с микросхемами с двух сторон не обязательно имеет два ранга, а визуальный подсчёт чипов не заменяет маркировку. Для 3DS-модулей внутреннее устройство также отличается от простого набора отдельных микросхем. Чем сложнее комплект, тем важнее точный партномер и подтверждённое сочетание с процессором.
Исправленные ошибки: когда модуль нужно исследовать
Исправленная ошибка означает, что механизм защиты отработал, но её повторение полезно для диагностики. Сохраните время событий, идентификатор DIMM, счётчики и условия нагрузки. Разовая запись и устойчиво растущий счётчик одного модуля — разные ситуации. Порог замены определяют диагностикой и регламентом поддержки конкретной системы; универсальное число ошибок для всех серверов было бы выдумкой.
Если ошибка появляется после апгрейда, сравните с исходной инвентаризацией. Сначала ищут нарушение размещения, неплотную установку и несовместимый комплект. Затем рассматривают сам DIMM, слот и связанные элементы платформы. Перестановку выполняют в согласованном сервисном окне с сохранением журналов; нельзя хаотично менять несколько элементов и одновременно очищать историю, иначе причина теряется.
Что означает успешная приёмка комплекта памяти
Протокол должен подтвердить все ожидаемые DIMM, нужный доступный объём, согласованную рабочую скорость и отсутствие новых аппаратных ошибок во время испытания. Дополнительно запускают нагрузку, чувствительную к памяти: приложение, базу или типичный набор ВМ. Показатель максимального объёма в BIOS сам по себе не доказывает правильный баланс каналов.
Установите критерии будущего расширения прямо в спецификации: целевой объём следующего этапа, число оставляемых слотов, возможная замена и ограничения режима защиты. Тогда низкая цена сегодняшнего комплекта не превращается через год в полную повторную закупку. Схема установки, инвентаризация и результаты теста остаются вместе с документами сервера.
Частые вопросы о памяти серверов HPE
Можно ли поставить обычную память в сервер?
Это зависит от платформы. Некоторые серверы используют поддерживаемые UDIMM, другие требуют RDIMM либо другой определённый тип. Название «обычная» не является техническим параметром. Для закупки нужны точный тип, организация, ёмкость и подтверждённое сочетание с CPU и сервером.
Можно ли смешать разные объёмы DIMM?
Возможность и ограничения зависят от платформы. Неравномерная ёмкость каналов может влиять на режим доступа и производительность. Даже допустимое сочетание следует оценивать как единый комплект. Универсального правила для всех поколений HPE нет.
RDIMM и LRDIMM можно использовать вместе?
Для упомянутых ProLiant Gen10 с Intel Xeon Scalable — нет. Для другой модели не переносите ответ автоматически: проверьте её поддерживаемые типы и правила комплектации. Сам факт одинакового поколения DDR не означает совместимость.
Чем 2Rx4 отличается от 2Rx8?
Оба обозначения содержат два ранга, но различаются организацией чипов. Это может влиять на допустимое смешение и механизмы защиты. Значение x4 или x8 не означает ёмкость в гигабайтах. При подборе сохраните полную маркировку.
Нужен ли запас объёма памяти?
Да, если он связан с прогнозом нагрузки, обслуживанием и ростом. Запас без расчёта не должен скрывать перекос каналов или неудобную схему расширения. Суммарный объём выбирают вместе с числом модулей, их размещением и будущим апгрейдом.
Как заказать комплект без ошибки?
Передайте модель сервера, CPU, состав DIMM и целевой объём. Для существующей системы приложите фото этикеток и снимок инвентаризации. Можно запросить проверку совместимости и КП на комплект памяти с перечнем партномеров, схемой размещения и условиями проверки после установки.
