Оптический трансивер HPE Aruba J4858D SFP, 1 Гбит/с, LC Duplex, 850 нм

Основное описание трансивера HPE Aruba J4858D

HPE Aruba J4858D — оптический SFP-трансивер для гигабитных Ethernet-соединений по многомодовому волокну. Модуль устанавливают в совместимый порт коммутатора, чтобы подключить его к оптической линии. Он преобразует электрический сигнал интерфейса в оптический при передаче и выполняет обратное преобразование при приёме. Рабочая длина волны составляет 850 нм, а тип интерфейса относится к 1000BASE-SX. Скорость Ethernet-соединения составляет 1 Гбит/с. Подключение выполняется через LC Duplex с отдельными волокнами для направлений передачи и приёма. Для волокна 50/125 мкм дальность зависит от модальной полосы: 500 м при 400 МГц·км и до 550 м при 500 МГц·км. На волокне 62,5/125 мкм применяются другие пределы: до 220 или 275 м в зависимости от полосы. Поэтому коммерческое обозначение 500m не заменяет проверку характеристик конкретной кабельной линии. Цифровой оптический мониторинг DOM помогает получать диагностические данные модуля через поддерживаемый коммутатор. Исполнение рассчитано на коммерческий температурный диапазон от 0 до 70 °C. Для Эйч Пи И Aruba J4858D при подборе важно учитывать модель коммутатора, его программное обеспечение и аппаратный номер 4×4 на модуле.

Функциональные возможности и принцип работы

Передающая часть формирует оптический поток 850 нм, который поступает в одно из двух волокон линии. Приёмная часть преобразует сигнал со второго волокна в данные для электрического интерфейса коммутатора. Такая схема обеспечивает одновременную передачу и приём в полнодуплексном Ethernet-соединении. Сменный формат SFP позволяет выбрать подходящую оптику для порта без замены самого коммутатора. DOM делает диагностические показатели доступными для сетевой системы, если соответствующие функции поддерживаются платформой и прошивкой. Проверка уровня принимаемого сигнала помогает отделить проблему оптического соединения от конфигурации сетевого сервиса. Для планирования линии учитывают тип волокна, допустимую длину, соединители и потери на каждом участке.

Технические особенности

• Производитель и семейство: HPE Aruba Networking; модель и артикул J4858D.
• Форм-фактор: SFP для совместимых Ethernet-портов 1G.
• Оптический стандарт: 1000BASE-SX; скорость Ethernet: 1 Гбит/с.
• Номинальная длина волны: 850 нм; передача по одному оптическому каналу в каждом направлении.
• Разъём: LC Duplex с полировкой PC или UPC.
• Тип линии: многомодовое волокно MMF 50/125 либо 62,5/125 мкм.
• 50/125 мкм, 400 МГц·км: 2–500 м; 500 МГц·км: 2–550 м.
• 62,5/125 мкм, 160 МГц·км: 2–220 м; 200 МГц·км: 2–275 м.
• Выходная оптическая мощность: от −9,5 до 0 дБм.
• Допустимый уровень принимаемой мощности: от −17 до −3 дБм.
• Цифровой оптический мониторинг: DOM.
• Рабочая температура: 0–70 °C; требуемая мощность по руководству: 1 Вт.

Применение

Модуль подходит для соединения совместимых коммутаторов внутри здания с установленной многомодовой кабельной инфраструктурой. Его можно использовать для гигабитных uplink-соединений между этажами, сетевыми шкафами и отдельными сегментами офисной сети. В проекте модернизации сначала проверяют класс уже проложенного волокна и измеренную длину трассы. Для старого волокна OM1 предел дальности будет ниже, чем для 50/125 мкм с подходящей модальной полосой. Если линия рассчитана на одномодовое волокно или существенно большую длину, выбирают оптику другого класса. Для десятигигабитного uplink-соединения подбирают соответствующий SFP+ модуль и проверяют поддержку скорости портом. Такой подход помогает избежать покупки оптики только по внешнему сходству разъёмов.

Преимущества HPE Aruba J4858D

Многомодовый интерфейс удобен для использования подходящей существующей кабельной сети в пределах здания. Сменный SFP-модуль позволяет подбирать оптическую часть отдельно от коммутатора. Разъём LC Duplex занимает небольшое место на коммутационной панели и разделяет направления передачи. Поддержка DOM помогает организовать наблюдение за состоянием оптического соединения средствами совместимой платформы. Документированная совместимость HPE Aruba даёт возможность проверять оборудование и аппаратную ревизию по конкретным таблицам, а не по общему обещанию поддержки SFP.

Совместимость и подбор

J4858D поддерживается указанными в руководстве HPE Aruba сериями, включая 2530, 2930F и ряд платформ AOS-CX, с условиями для конкретного порта и аппаратной ревизии. Например, можно проверить сочетание с Aruba 2530 J9776A и Aruba 2930F JL259A в поддерживаемых гигабитных SFP-портах. Для современных AOS-CX важно дополнительно сопоставить номер 4×4 на этикетке модуля и минимальную версию программного обеспечения. У моделей 6200F и 6300 в таблице выделены допустимые варианты 1990-4395, 1990-4750 и 1990-4793, поэтому одного артикула на коробке для проверки недостаточно. На противоположной стороне требуется совместимая оптика 1000BASE-SX 850 нм и многомодовый кабель LC с правильной полярностью. Для построения двухстороннего соединения можно заказать второй J4858D, проверив поддержку обоих сетевых устройств. Коммутатор Instant On 1930 JL682A также следует сверять по его собственному списку поддерживаемых модулей. Наличие механически подходящего слота SFP+ или SFP28 само по себе не доказывает работу гигабитного режима.

Конструкция и технические особенности J4858D

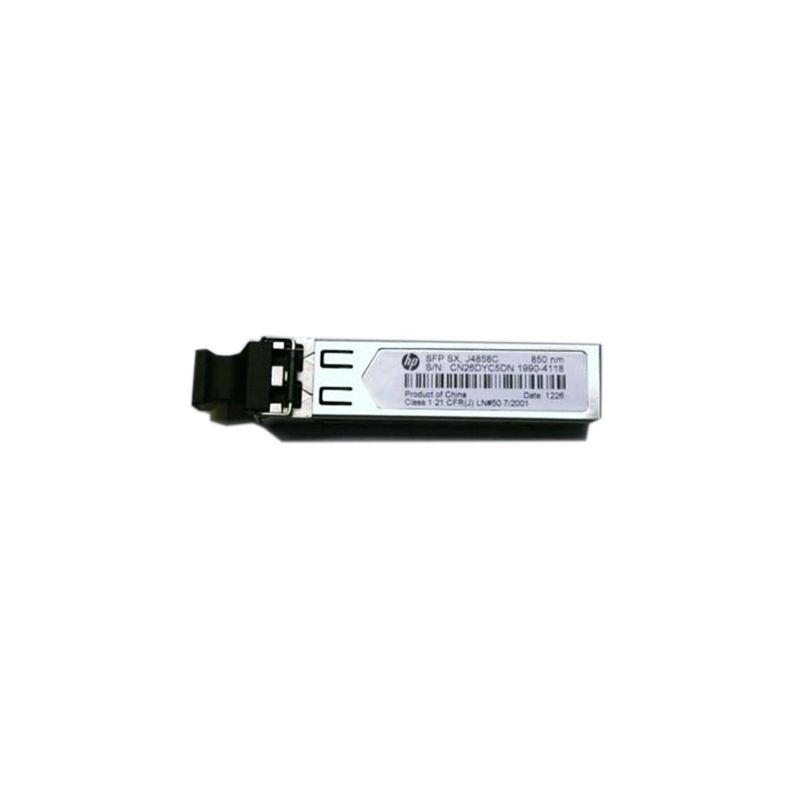

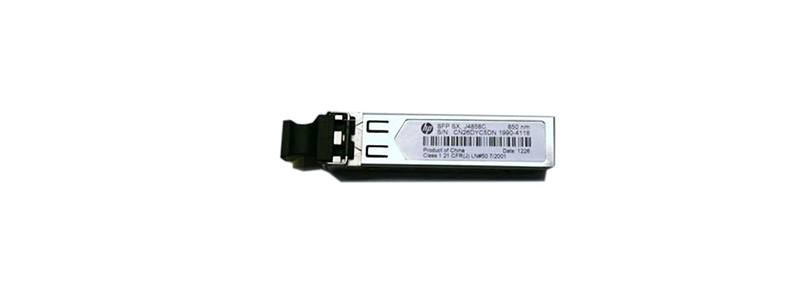

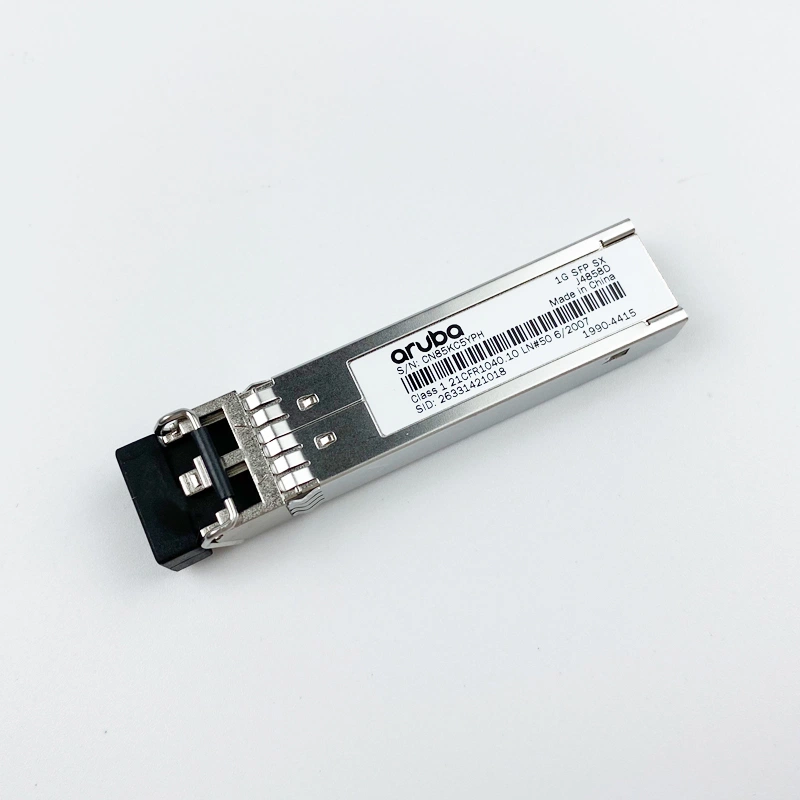

Компактный корпус объединяет передающий оптический узел, приёмник и электронную часть интерфейса. На одном конце расположен электрический контактный разъём для порта коммутатора, на другом — двухволоконный LC-интерфейс. Механический фиксатор удерживает модуль в посадочном месте и используется при его извлечении. Защитная заглушка закрывает оптическую часть до подключения кабеля и уменьшает риск загрязнения торцов. Этикетка содержит идентификационные данные, которые помогают различать аппаратные варианты одного коммерческого артикула. Разделение двух направлений по отдельным волокнам требует правильного соединения передачи с приёмом на противоположной стороне. DOM связан с электроникой модуля и передаёт данные платформе, поэтому доступ к диагностике зависит также от возможностей коммутатора.

Монтаж и эксплуатация

Перед установкой проверяют точную модель порта, поддерживаемую скорость и аппаратный номер трансивера. Модуль вводят в слот без перекоса до штатной фиксации, соблюдая меры защиты от статического электричества. Защитную заглушку снимают непосредственно перед подключением подготовленного кабеля. Торцы коннекторов проверяют и при необходимости очищают подходящими средствами для оптических соединений. Передающее волокно одной стороны соединяют с приёмным волокном другой стороны, сохраняя маркировку трассы. Не смотрят непосредственно в оптический порт или торец подключённого волокна. После подключения проверяют установление Ethernet-связи, согласованный режим порта и доступные диагностические показатели. Извлечение модуля выполняют после отключения кабеля и освобождения фиксатора, учитывая влияние разрыва линии на работающие сервисы.

Сравнение с близкими моделями

HPE X121 J4858C относится к предыдущей ревизии SX-оптики, поэтому при выборе для новой платформы отдельно сверяют разрешённые аппаратные номера. J4858D выбирают по действующей таблице поддержки конкретного коммутатора, а не только по совпадению параметров линии со старым модулем. Для соединения по одномодовому волокну на более длинной трассе можно рассмотреть HPE Aruba J4859D класса 1000BASE-LX с длиной волны 1310 нм. Для задачи с десятигигабитной скоростью и короткой многомодовой линией сравнивают проект с HPE Aruba J9150D, проверяя поддержку SFP+ обоими устройствами. Промышленный вариант SX-оптики выбирают по температурным требованиям объекта и отдельной таблице совместимости. Модули с разными скоростями, длинами волн и типами волокна не считают взаимозаменяемыми только из-за похожего корпуса.

Комплектация

Товарная позиция представляет один оптический трансивер HPE Aruba J4858D. Исполнение упаковки, защитные принадлежности и сопроводительные документы уточняют при согласовании заказа. Для линии отдельно подбирают кабель нужного типа и длины, а также совместимый модуль на противоположной стороне.
