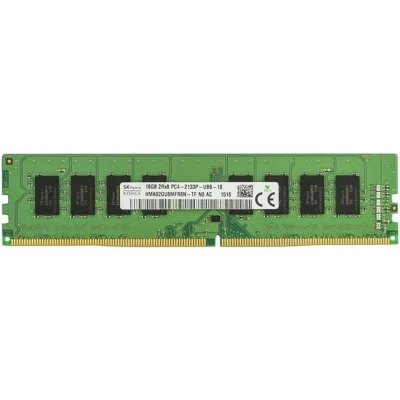

SK hynix HMA82GU6MFR8N-TF HPE оперативная память 16 ГБ DDR4-2133

Основное описание модуля оперативной памяти SK hynix HMA82GU6MFR8N-TF

SK hynix HMA82GU6MFR8N-TF — модуль оперативной памяти DDR4 объёмом 16 ГБ для настольных компьютеров и рабочих станций с поддержкой небуферизованных DIMM без ECC. Изделие устанавливается в полноразмерный 288-контактный слот DDR4 на системной плате. Его назначение — хранить данные запущенных приложений и предоставлять процессору быстрый доступ к рабочим массивам. Номинальная скорость передачи составляет 2133 МТ/с. Эта скорость обозначается как DDR4-2133, а класс пропускной способности — PC4-17000. Рабочее напряжение VDD составляет 1,2 В.

Память организована как 2Rx8: модуль содержит два ранга на микросхемах с восьмибитной организацией. Каждый ранг предоставляет контроллеру 64-битную шину данных. Для данного исполнения используется 16 микросхем DDR4 ёмкостью 8 Гбит каждая. Они расположены на печатной плате вместе с цепями питания и устройством SPD. В SPD записаны параметры, по которым BIOS выбирает поддерживаемый режим работы. Для скорости 2133 МТ/с подтверждена задержка CAS CL15. Модель Эс Кей Хайникс HMA82GU6MFR8N-TF относится к обычной системной памяти Non-ECC, поэтому её подбор отличается от подбора серверных RDIMM и ECC UDIMM.

Функциональные возможности и принцип работы

DDR4 передаёт данные по обоим фронтам тактового сигнала, поэтому обозначение 2133 МТ/с описывает число передач, а не частоту генератора 2133 МГц. Синхронное управление чтением и записью позволяет контроллеру согласовывать обмен с процессором. Два ранга выбираются независимо, и порядок обращений к ним определяет контроллер памяти. При увеличении доступного объёма приложения могут реже обращаться к файлу подкачки, если прежде им не хватало оперативной памяти. Практический эффект зависит от характера нагрузки и исходного объёма ОЗУ, поэтому установка модуля не означает фиксированного прироста скорости во всех программах. Данные в SDRAM сохраняются только при наличии питания, а документы и результаты работы необходимо записывать на накопитель.

Технические особенности

• Тип изделия: модуль оперативной памяти DDR4 SDRAM.
• Производитель модуля: SK hynix.
• Модель и партномер: HMA82GU6MFR8N-TF.
• Объём одного модуля: 16 ГБ.
• Форм-фактор: полноразмерный UDIMM.
• Контактный разъём: 288 контактов.
• Буферизация: Unbuffered, без регистра команд.
• Коррекция ошибок: Non-ECC.
• Номинальная скорость передачи: 2133 МТ/с.
• Класс пропускной способности: PC4-17000.
• Организация модуля: 2G×64, два ранга.
• Организация микросхем: x8, маркировка рангов 2Rx8.
• Микросхемы памяти: семейство H5AN8G8NMFR, 8 Гбит, M-die.
• Количество микросхем памяти: 16.
• Ширина шины данных: 64 бита.
• Номинальное напряжение VDD/VDDQ: 1,2 В.
• Допустимое напряжение VDD/VDDQ: 1,14–1,26 В.
• Напряжение VPP: 2,5 В; питание SPD: 2,25–3,6 В.
• Задержки для скоростного класса TF: CL15-tRCD15-tRP15.
• Таблица параметров SPD и датчик температуры: предусмотрены документацией семейства.
• Внутренняя организация SDRAM: 16 банков, 4 группы банков.
• Предвыборка: 8n; длина пакета BL8 или BC4.
• Согласование сигналов: On-Die Termination, ODT.
• Соответствие RoHS: указано в технической документации.

Применение

Модуль подходит для расширения памяти офисного компьютера, если его плата поддерживает DDR4 UDIMM Non-ECC ёмкостью 16 ГБ на слот. В бухгалтерских и аналитических приложениях дополнительная память помогает разместить больше рабочих данных без постоянной выгрузки на диск. На рабочем месте разработчика она может использоваться для среды разработки, браузера и локальных тестовых сервисов. Для небольших виртуальных машин сначала рассчитывают суммарный объём памяти гостевых систем и запас для основной ОС. В рабочей станции допустимость Non-ECC зависит от её конкретной платформы и установленного процессора. Модель не подходит для ноутбучного слота SO-DIMM, платы DDR3 или DDR5, а также сервера, которому необходимы RDIMM либо обязательная коррекция ECC.

Преимущества SK hynix HMA82GU6MFR8N-TF

Объём 16 ГБ позволяет получить больше памяти на один занятый слот по сравнению с модулями на 4 или 8 ГБ. Полноразмерное исполнение удобно для систем, рассчитанных на стандартные настольные DIMM. Напряжение 1,2 В соответствует штатной электрической схеме DDR4 и не требует выбора режима с повышенным напряжением ради паспортной скорости. Параметры 2133 МТ/с и CL15 дают понятную основу для сравнения с установленными планками. Главное преимущество при модернизации — соответствие нужному классу UDIMM Non-ECC, когда более дорогая серверная память технически не подходит платформе.

Совместимость и подбор

Для установки требуется плата с 288-контактными слотами DDR4, поддержкой UDIMM Non-ECC, двухранговых модулей и 16 ГБ на слот. Точная модель присутствует в списке проверенной памяти ASUS MAXIMUS VIII HERO для DDR4-2133; в этом документе указаны режимы с одним, двумя и четырьмя DIMM. Это подтверждение относится к указанной плате и не распространяется автоматически на все системы Intel, AMD или HP. При подборе для компьютера HP проверяют его сервисную документацию, процессор, BIOS и ограничения суммарного объёма. В каталоге можно сопоставить модуль с Samsung M378A2K43BB1-CPB, который относится к DDR4-2133 UDIMM на 16 ГБ, но возможность совместной установки нужно подтвердить для конкретной платы. Для двухканального режима используют рекомендованную платой пару слотов и согласованные модули, причём два ранга одной планки сами по себе не создают два канала памяти. Дополнительные кабели или адаптеры для установки в подходящий DIMM-разъём не нужны.

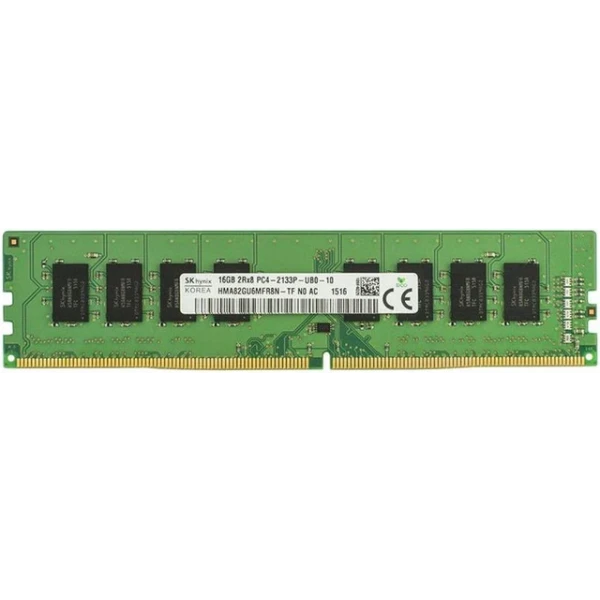

Конструкция и технические особенности HMA82GU6MFR8N-TF

Основой изделия служит печатная плата с контактной кромкой и установленными микросхемами SDRAM. Размещение 16 восьмибитных микросхем формирует два 64-битных ранга и общий объём 16 ГБ. Ключевой вырез в разъёме задаёт ориентацию установки и помогает отличать механически несовместимые стандарты. Микросхема SPD хранит сведения о модуле, чтобы системная плата могла настроить частоту и задержки при запуске. Цепи ODT согласовывают сигналы непосредственно в микросхемах памяти и уменьшают нежелательные отражения на линиях обмена. Конструкция рассчитана на удержание боковыми фиксаторами DIMM-слота, поэтому для доступа к памяти требуется свободное пространство внутри корпуса.

Монтаж и эксплуатация

Перед установкой выключают компьютер, отключают сетевое питание и соблюдают меры защиты от статического электричества. Планку берут за края платы, не касаясь контактной кромки и выводов компонентов. Вырез совмещают с ключом разъёма и равномерно вставляют модуль до фиксации защёлок. При добавлении памяти сохраняют порядок заполнения слотов из инструкции к системной плате. После запуска проверяют распознанный объём, рабочую скорость и выполнение диагностического теста памяти. Если BIOS выбрал более низкую скорость, сначала проверяют ограничения процессора, сочетание модулей и настройки системы, а не повышают напряжение произвольно. Горячая установка DIMM в работающий компьютер не допускается.

Сравнение с близкими моделями

Samsung M378A2K43BB1-CPB имеет сопоставимый класс DDR4-2133 и объём 16 ГБ, поэтому выбор между ними начинают с списка совместимости платы. У SK hynix HMA82GU7MFR8N-TF похожее обозначение, но организация x72 предусматривает биты ECC, и считать его тем же изделием нельзя. Версия семейства с суффиксом UH относится к другому скоростному классу DDR4-2400, поэтому TF и UH не следует смешивать в заказе как один артикул. Если платформе достаточно меньшего объёма, модуль на 8 ГБ снижает объём занятой памяти, но для дальнейшего расширения потребуется больше слотов. При выборе изделия по фирменному коду HP можно рассмотреть карточку HP T0E52AA на 16 ГБ DDR4-2133 и отдельно проверить поддержку этого кода конкретным компьютером. Если нужна коррекция ошибок или зарегистрированная серверная память, выбирают соответствующее ECC UDIMM либо RDIMM, а не заменяют его планкой Non-ECC с той же ёмкостью.

Комплектация

Товарная позиция представляет один модуль оперативной памяти ёмкостью 16 ГБ. Количество планок в заказе определяют отдельно с учётом требуемого объёма и режима каналов. Вид упаковки и состав сопроводительных документов уточняют при согласовании поставки.
