Артикул: 681840-B21
В наличии

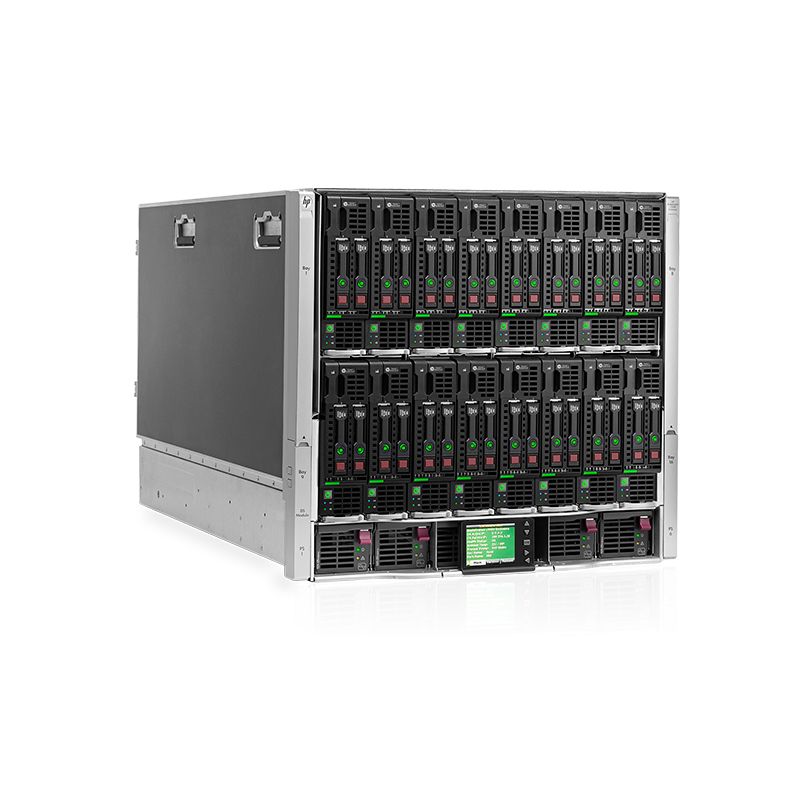

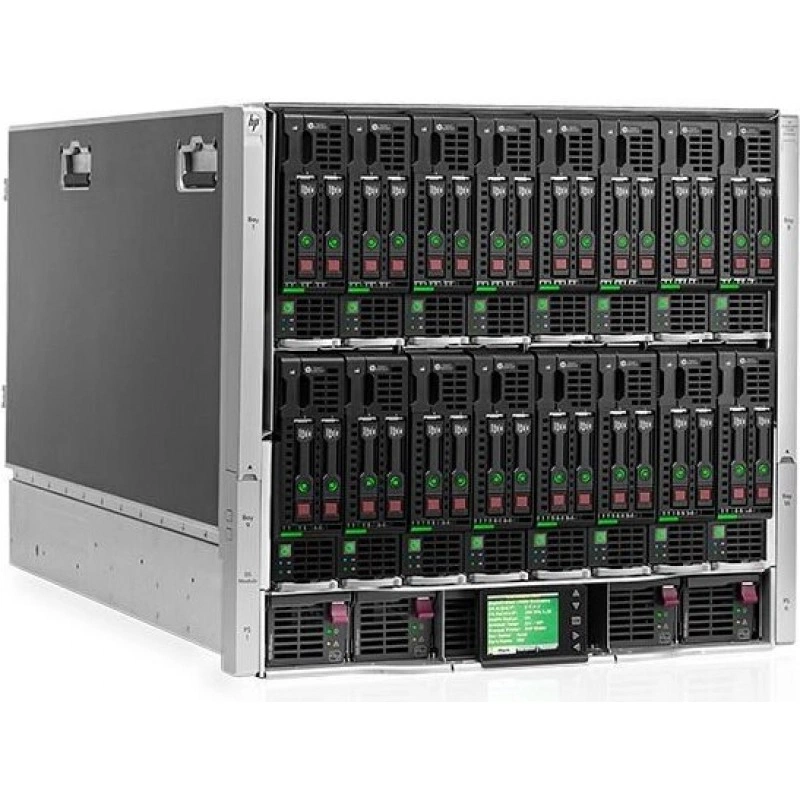

HPE BladeSystem c7000 681840-B21 блейд-шасси 10U, 2 x 2400 Вт
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-шасси HPE BladeSystem c7000 681840-B21
HPE BladeSystem c7000 681840-B21 — блейд-шасси Platinum Enclosure для размещения серверных модулей c-Class в стойке. Оно объединяет общие подсистемы питания, охлаждения, управления и подключения серверных лезвий. Корпус занимает 10U по высоте стойки. Геометрия шасси предусматривает до 16 серверных модулей половинной высоты либо до восьми модулей полной высоты одинарной ширины. Возможная плотность заполнения зависит от типа лезвий, сетевых модулей, питания и охлаждения. Артикул 681840-B21 обозначает однофазную конфигурацию с двумя блоками питания и четырьмя вентиляторами.
Каждый установленный блок питания относится к классу 2400 Вт Platinum Hot Plug. Питание подводится через однофазный Intelligent Power Module, рассчитанный на сеть 200–240 В AC. Четыре вентилятора Active Cool 200 формируют стартовую систему охлаждения, которую расширяют по мере изменения нагрузки. В комплект входит один Onboard Administrator с функцией KVM. Его задача — наблюдать за установленными узлами и согласовывать работу инфраструктуры шасси. Для локального контроля предусмотрен дисплей Insight Display. Серверные процессоры, память и накопители определяются выбранными лезвиями, а само шасси предоставляет им общую инфраструктуру. Исполнение Хьюлетт Паккард Энтерпрайз BladeSystem c7000 подходит для построения или расширения совместимой системы c-Class.
Функциональные возможности и принцип работы
Лезвия устанавливаются в передние отсеки и соединяются с инфраструктурой через пассивную объединительную плату NonStop midplane. Это позволяет вывести сетевые и другие соединения к общим модулям interconnect, уменьшая число отдельных подключений к каждому серверу. Общая система питания распределяет доступную мощность между установленными устройствами, поэтому её рассчитывают по суммарной нагрузке. Onboard Administrator проверяет аппаратное состояние, расположение компонентов и допустимость запуска конфигурации. Управляемые вентиляторы поддерживают воздушный поток через соответствующие зоны и реагируют на условия работы. KVM предоставляет средства доступа к поддерживаемым серверным лезвиям через инфраструктуру управления. Горячая замена совместимых блоков питания и вентиляторов сокращает объём разборки системы, но выполняется только при соблюдении требований к резервированию.
Технические особенности
- Тип изделия: стоечное блейд-шасси, Исполнение корпуса.
- Производитель и модель: HPE BladeSystem c7000 Platinum.
- Партномер конфигурации: 681840-B21.
- Высота в стойке: 10U.
- Вместимость корпуса: до 16 half-height или 8 full-height single-wide лезвий.
- Число отсеков interconnect: 8.
- Объединительная плата: пассивная NonStop midplane.
- Установленные блоки питания: 2 x 2400 Вт Platinum Hot Plug.
- Максимальное число блоков питания шасси: 6.
- Ввод питания: однофазный Intelligent Power Module, 200–240 В AC.
- Частота питающей сети: 50–60 Гц.
- Силовые соединения штатной конфигурации: C19–C20, два кабеля длиной 2 м.
- Установленные вентиляторы: 4 x HPE Active Cool 200 Hot Plug.
- Максимальное число вентиляторов: 10.
- При четырёх вентиляторах базовое правило допускает до двух half-height либо одного full-height single-wide устройства, с учётом состава interconnect.
- Управление: 1 x HPE Onboard Administrator with KVM.
- Шасси допускает установку второго совместимого Onboard Administrator.
- Локальный контроль: Insight Display.
- Размеры корпуса, В x Ш x Г: 442 x 447,04 x 813 мм.
- Масса пустого Исполнение корпуса без модулей инфраструктуры и лезвий: 67 кг.
- Рабочая температура шасси: 10–35 °C, с поправками для высоты и состава системы.
- Рабочая влажность: 10–90 %, без конденсации, с ограничением температуры мокрого термометра.
- Заглушки стартового комплекта: 15 для устройство отсек, 4 для питания, 6 для вентиляторов, 7 для interconnect, 1 для второго OA.
- Программная часть заводской комплектации: пробные лицензии Insight Control; для Gen10 выбирают поддерживаемый инструмент управления.
- Стандарт поставки: RoHS; фактическую конфигурацию фиксируют в заказе.
Применение
Шасси используют в центрах обработки данных и серверных помещениях, где нужна общая инфраструктура для нескольких лезвий c-Class. Оно подходит для размещения вычислительных узлов корпоративных приложений и виртуализации при правильно выбранных серверах. При расширении существующей BladeSystem можно сохранить архитектуру межсоединений и подход к администрированию. Стартовая комплектация с двумя блоками питания и четырьмя вентиляторами позволяет начать с ограниченного заполнения и затем подобрать дополнительные инфраструктурные модули. Для большой нагрузки заранее рассчитывают мощность, число вентиляторов и резервирование, поскольку вместимость корпуса не равна допустимому заполнению в исходном комплекте. Шасси не предназначено для монтажа обычных стоечных серверов DL или вычислительных модулей Synergy. Для одиночного независимого сервера без инфраструктуры c-Class обычно проще выбрать отдельную стоечную платформу.
Преимущества HPE BladeSystem c7000
Общие питание, охлаждение и межсоединения позволяют организовать несколько серверов внутри одного управляемого корпуса. Это удобно в проектах, где уже используются лезвия и сетевые модули c-Class. Артикул 681840-B21 отличается от полностью заполненных инфраструктурных комплектов меньшим стартовым количеством блоков питания и вентиляторов, что позволяет отдельно спланировать расширение. Onboard Administrator объединяет наблюдение за узлами шасси и делает структуру аппаратных событий понятной для администратора. Главным преимуществом перед набором независимых серверов становится единая инфраструктура, а фактическая экономия места и энергии зависит от состава системы.
Совместимость и подбор
Подбирают серверные лезвия HPE ProLiant c-Class, включая поддерживаемые конфигурации BL460c Gen9 и Gen10. Примеры из каталога — BL460c Gen9 727026-B21 и BL460c Gen10 863446-B21; перед установкой проверяют прошивки OA, сетевые соединения, мощность и правила охлаждения для конкретного лезвия. Для увеличения числа вентиляторов применяется Active Cool 200, комплект 412140-B21. Для расширения питания предусмотрен 2400W Platinum Hot Plug, комплект 588603-B21, причём в одном шасси используют согласованный тип блоков питания. Резервный модуль управления подбирают по варианту Onboard Administrator with KVM 456204-B21 с совместимой прошивкой. Для работы серверов необходим соответствующий сетевой interconnect, а его порты должны совпадать с маршрутизацией встроенных и mezzanine-адаптеров лезвий. Дополнительно нужны стойка и монтажный комплект, подготовленное питание, внешние сетевые соединения и согласованные лицензии управления.
Конструкция и технические особенности BladeSystem c7000
Металлическое стоечное шасси разделено на зоны установки лезвий и инфраструктурных модулей. Переднее размещение серверов и заднее размещение части обслуживаемых узлов помогают разделить вычислительную и коммутационную стороны системы. Пассивная midplane соединяет отсеки с межсоединениями без отдельного набора внешних кабелей от каждого лезвия к каждому модулю. Съёмные разделители позволяют организовать допустимые зоны под модули половинной или полной высоты. Заглушки закрывают свободные отсеки и удерживают расчётное распределение воздушного потока. Модульность конструкции даёт возможность менять состав питания, охлаждения и сетевых подключений в пределах правил совместимости платформы.
Монтаж и эксплуатация
До монтажа проверяют грузоподъёмность стойки, доступные 10U, глубину и возможность безопасного перемещения тяжёлого корпуса. Направляющие и крепёж подбирают под c7000 и тип стойки, а подъём выполняют подходящим оборудованием. Однофазный ввод подключают к подготовленной сети 200–240 В с расчётом нагрузки и необходимой схемой резервирования. Лезвия и вентиляторы устанавливают по допустимой схеме заполнения отсеков, сохраняя заглушки в свободных позициях. После подключения настраивают OA, проверяют его прошивку и состояние питания, охлаждения и межсоединений. Перед добавлением каждого лезвия проверяют запас мощности и необходимые вентиляторы, а после запуска контролируют аппаратные события. Горячее обслуживание выполняют по процедуре для конкретного модуля и без нарушения минимально допустимого состава системы.
Сравнение с близкими моделями
HPE BladeSystem c7000 681842-B21 поставляется с шестью блоками питания и десятью вентиляторами, поэтому его удобно рассматривать для более плотного заполнения с самого начала. Исполнение 681840-B21 выбирают, когда стартуют с меньшего числа лезвий и хотят отдельно спланировать расширение инфраструктуры. c7000 681844-B21 относится к Configure-to-order: состав силового ввода, питания и других модулей определяется выбранной конфигурацией. Различие между этими артикулами заключается прежде всего в комплекте инфраструктуры, а не в наличии процессоров или памяти внутри самого Исполнение корпуса. При переходе на Gen10 проверяют совместимость используемого ПО управления, поскольку Insight Control не применяется к серверным лезвиям Gen10. Если проект строится на HPE Synergy, выбирают шасси и вычислительные модули этого семейства вместо c7000, так как одинаковое блейд-назначение не делает платформы взаимозаменяемыми.
Комплектация
Базовый комплект 681840-B21 включает Platinum Enclosure c7000, однофазный Intelligent Power Module, два блока питания 2400 Вт с кабелями C19–C20 длиной 2 м, четыре вентилятора Active Cool 200 и один Onboard Administrator with KVM. В комплект входят заглушки свободных отсеков и пробные лицензии Insight Control, предусмотренные заводской спецификацией этого артикула. Выбранные серверные лезвия, interconnect-модули, дополнительные блоки питания и вентиляторы, монтажные принадлежности и программные лицензии фиксируют отдельными строками заказа; окончательный состав поставки уточняют при согласовании конфигурации.
Технические характеристики 681840-B21
Идентификаторы
- Модель
- BladeSystem c7000 Platinum Enclosure
- Партномер
- 681840-B21
- Производитель
- HPE
Питание
- Частота сети
- 50–60 Гц
- Ввод питания
- Однофазный Intelligent Power Module
- Входное напряжение штатной конфигурации
- 200–240 В AC
- Максимальное количество блоков питания
- 6
- Опция расширения 2400 Вт Platinum
- 588603-B21
- Подбор блоков питания
- Согласованный тип в одном шасси, расчёт мощности и резервирования
- Установленные блоки питания
- 2 x 2400 Вт Platinum Hot Plug
Управление
- Локальная индикация
- Insight Display
- Максимум модулей OA
- 2
- Опция модуля OA with KVM
- 456204-B21
- Подбор ПО для Gen10
- Insight Control не применяется к Gen10; требуется поддерживаемый инструмент управления
- Установленный модуль
- 1 x Onboard Administrator with KVM
Условия эксплуатации
- Рабочая температура
- 10–35 °C, с поправками на высоту и состав системы
- Максимальная рабочая высота
- 3048 м
- Поправка на высоту
- Снижение верхнего температурного предела на 1 °C на каждые 304,8 м
- Рабочая влажность
- 10–90 %, без конденсации; мокрый термометр до 28 °C
Габариты и масса
- Масса пустого Исполнение корпуса
- 67 кг, без лезвий, силового модуля, блоков питания, вентиляторов, interconnect и OA
- Размеры корпуса В x Ш x Г
- 442 x 447,04 x 813 мм
Комплектация и совместимость
- Заглушка резервного OA
- 1
- Заглушки interconnect
- 7
- Заглушки отсеков вентиляторов
- 6
- Заглушки отсеков питания
- 4
- Заглушки устройство отсек
- 15
- Кабели штатного комплекта
- 2 x C19–C20, длина 2 м
- Лицензии заводской комплектации
- Пробные Insight Control
- Необходимые дополнительные компоненты
- Серверные лезвия, сетевой interconnect, стойка и монтажный комплект, внешние подключения
- Платформа
- HPE BladeSystem c-Class
- Примеры лезвий
- HPE ProLiant BL460c Gen9 727026-B21; BL460c Gen10 863446-B21, с проверкой прошивок и состава системы
- Тип товара
- Блейд-шасси, Исполнение корпуса для c-Class
Конструкция и монтаж
- Количество отсеков interconnect
- 8
- Форм-фактор
- стойка, 10U
Охлаждение
- Максимальное количество вентиляторов
- 10
- Опция вентилятора
- 412140-B21
- Позиции 4 вентиляторов
- Отсеки 4, 5, 9, 10
- Правило для 10 вентиляторов
- Все устройство отсек, при соблюдении правил лезвий и interconnect
- Правило для 4 вентиляторов
- До 2 half-height либо 1 full-height single-wide устройства; дополнительные ограничения определяются interconnect
- Правило для 6 вентиляторов
- До 8 half-height либо 4 full-height отсеков, с учётом состава системы
- Правило для 8 вентиляторов
- Базовое правило для 9 и более half-height отсеков; отдельные устройства требуют 10 вентиляторов
- Установленные вентиляторы
- 4 x HPE Active Cool 200 Hot Plug
Стандарты
- Соответствие
- RoHS
Шасси
- Максимальное число лезвий full-height single-wide
- 8, при допустимом составе питания, охлаждения и interconnect
- Максимальное число лезвий half-height
- 16, при допустимом составе питания, охлаждения и interconnect
- Объединительная плата
- Пассивная NonStop midplane
